Suministro eléctrico

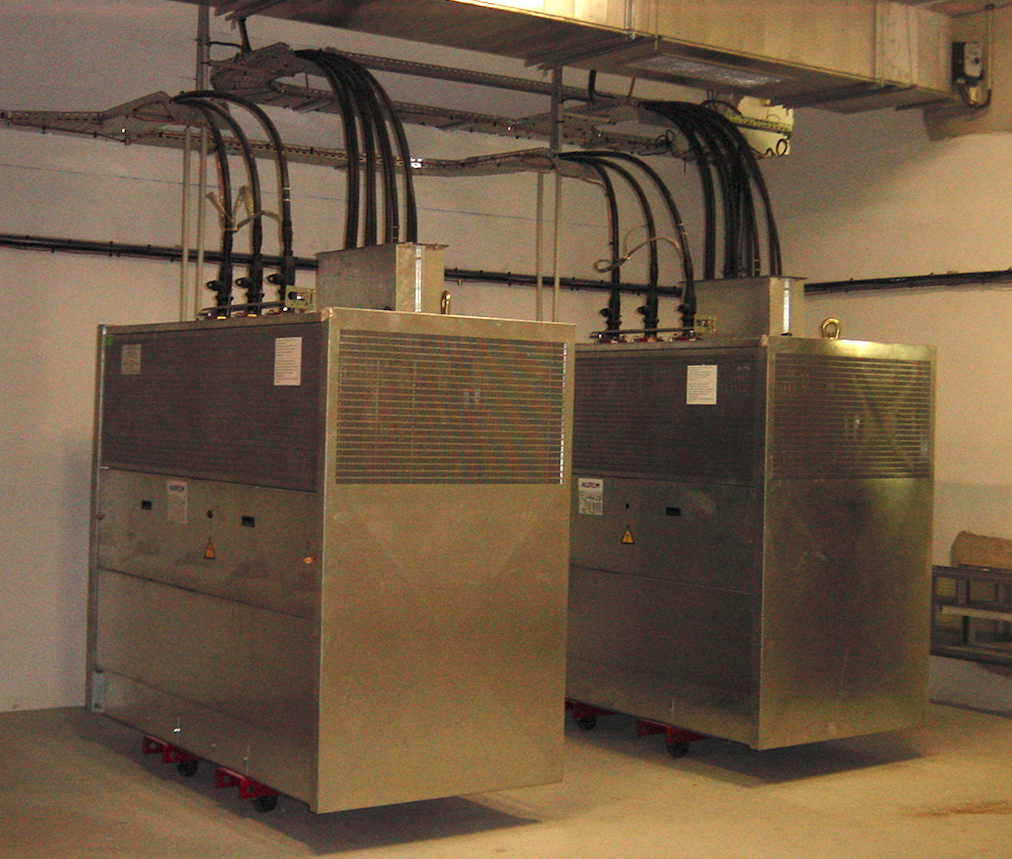

Figura 1: Transformador de alta tensión
Figura 1: Transformador de alta tensión
La mayor parte de los equipamientos y sistemas de un túnel necesitan energía eléctrica para su funcionamiento. Por lo tanto, se deben instalar equipos para suministrar energía eléctrica al túnel. Esta instalación debe cumplir dos requisitos esenciales:
  • Suministrar alimentación segura y suficiente que permita el funcionamiento de todos los equipamientos;
  • Satisfacer las necesidades en todas las situaciones de funcionamiento (normal, degradado, crítico, emergencia).

La potencia eléctrica que se debe suministrar a un túnel está directamente relacionada con la naturaleza de los equipamientos instalados y su cantidad. Según la cantidad de energía eléctrica (kWh) necesaria, dicha energía se puede suministrar en baja tensión o alta tensión. (Fig. 1).

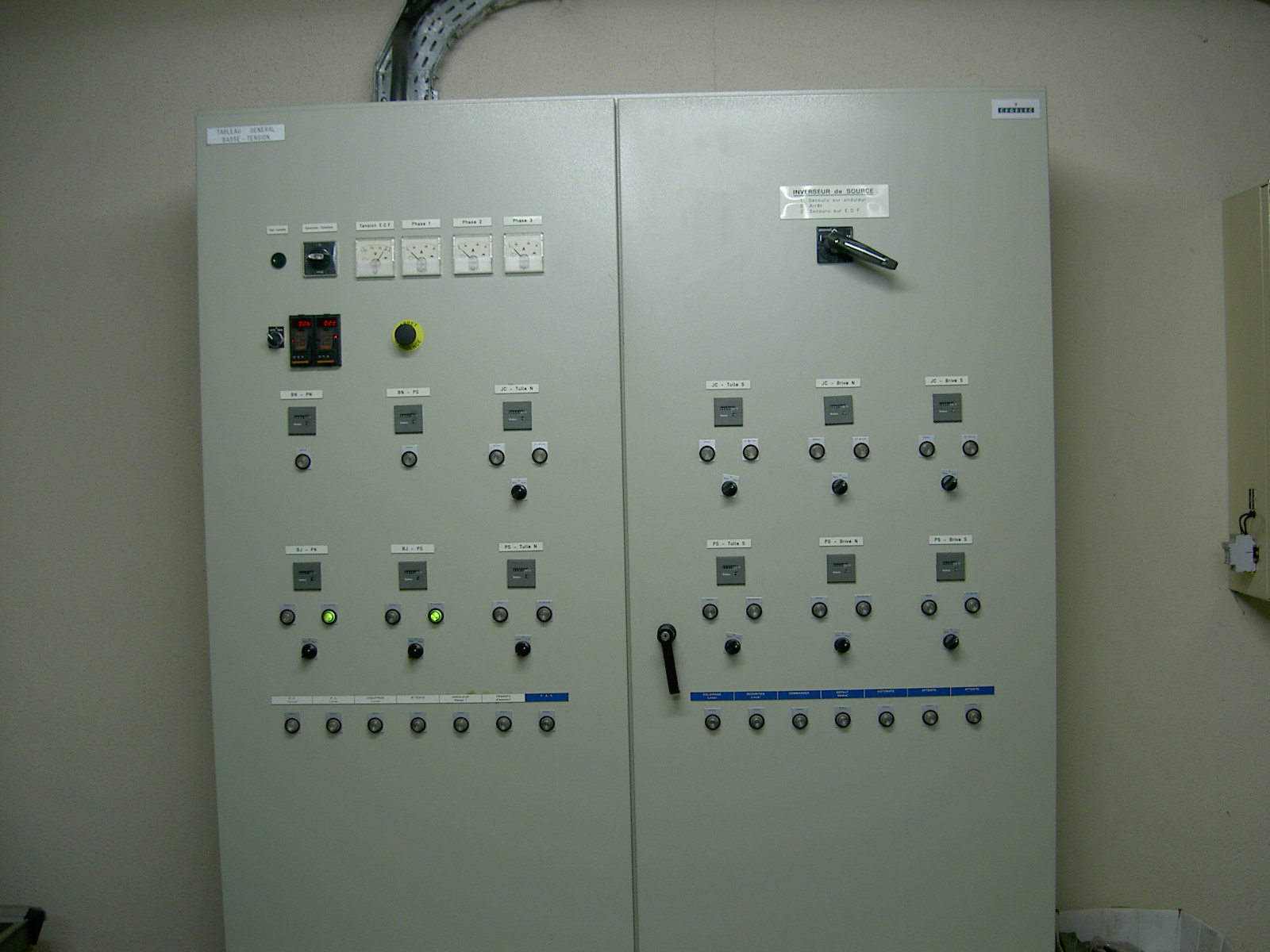

Figura 2: Ejemplo de un armario eléctrico
Figura 2: Ejemplo de un armario eléctrico
Cada país tiene sus propios requisitos normativos en cuanto a túneles y una estructura específica en lo que respecta a las redes de distribución: por lo tanto, la arquitectura escogida puede ser sustancialmente distinta en túneles con características similares. No obstante, se pueden observar algunos principios idénticos como, por ejemplo:
  • La existencia de un suministro de alimentación de reserva (doble suministro, generador diesel, etc.);
  • La instalación de un dispositivo que permita remediar una pérdida total del suministro de alimentación. Este sistema (suministro de alimentación ininterrumpida (SAI), generador diesel, etc.) suministra electricidad a equipos críticos para la seguridad, durante un período de tiempo limitado.
