Systèmes d'incrustation radio

Un tunnel est une structure fermée qui ne permet généralement pas aux ondes radio de se propager très loin dans le tunnel. Comme les radios des véhicules sont un moyen utile pour permettre aux exploitants de tunnel de diffuser des messages d'urgence aux usagers du tunnel, nous devons donc prévoir un moyen de retransmettre les communications radio dans le tunnel.

Cette rediffusion des stations de radio est assurée par le système de rediffusion radio qui utilise des équipements de transmission et un câble coaxial passant par le tunnel. Le câble coaxial qui retransmet les ondes radio et est appelé "câble rayonnant".

Le système radio est principalement utilisé pour permettre aux services de secours d'utiliser leurs radios dans le tunnel. Il est également possible d'installer des équipements spécifiques qui permettent la retransmission des fréquences radio locales et nationales disponibles aux abords du  tunnel.

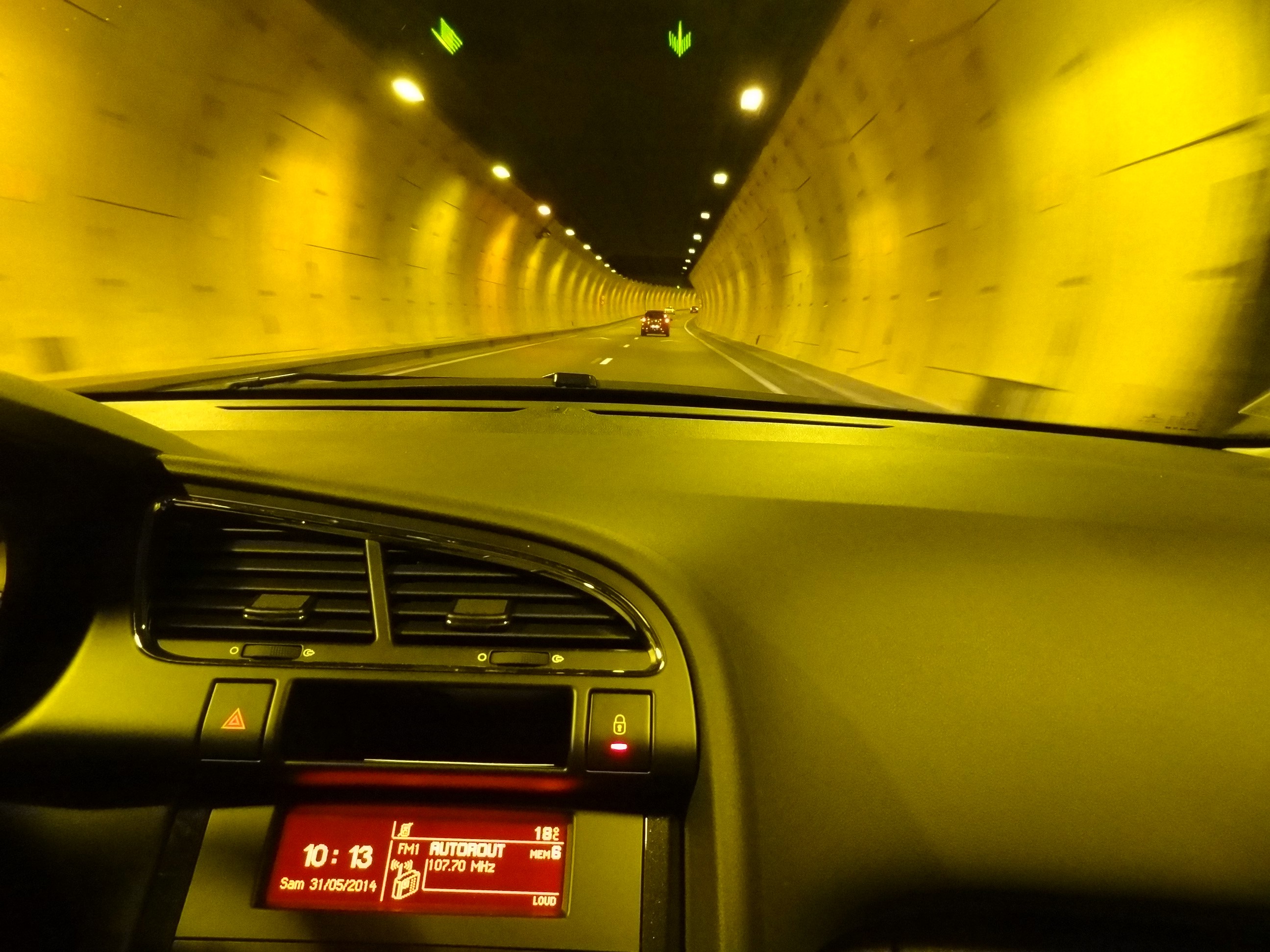

Pour pouvoir diffuser des messages d'urgence aux véhicules sur les fréquences radio, les opérateurs doivent interrompre la diffusion normale des stations radio et utiliser les fréquences retransmises pour diffuser leur propre message d'urgence. C'est ce que l'on appelle l’incrustation radio.

En cas d'incident, les émissions radio sont interrompues et des messages de sécurité sont diffusés aux usagers du tunnel par l'exploitant. Ces messages peuvent être préenregistrés ou diffusés en direct. Des messages textuels peuvent également être transmis aux radios des usagers à l'aide du système de données radio.

Ces messages d’incrustation radio seront transmis en coordination avec le système de  sonorisation, s'il est installé, de sorte que les messages transmis par haut-parleurs ne soient pas diffusés en même temps que les messages radio.

Une installation de radio-transmission dans un tunnel est essentiellement composée de :

•    Une antenne, dite « station de capture », pour recevoir les stations de radio "hors antenne" ;
•    Récepteurs et unités de transmission pour AM, FM, DAB+, Tetra, UHF, qui permettent de diffuser depuis l'extérieur dans les locaux techniques du tunnel ;
•    Équipements d'introduction vocale pour permettre la transmission de messages d'urgence dans le tunnel pour les fréquence FM et DAB+
•    Les dispositifs rayonnants dans le tunnel (câbles ou antennes "fuyards").
